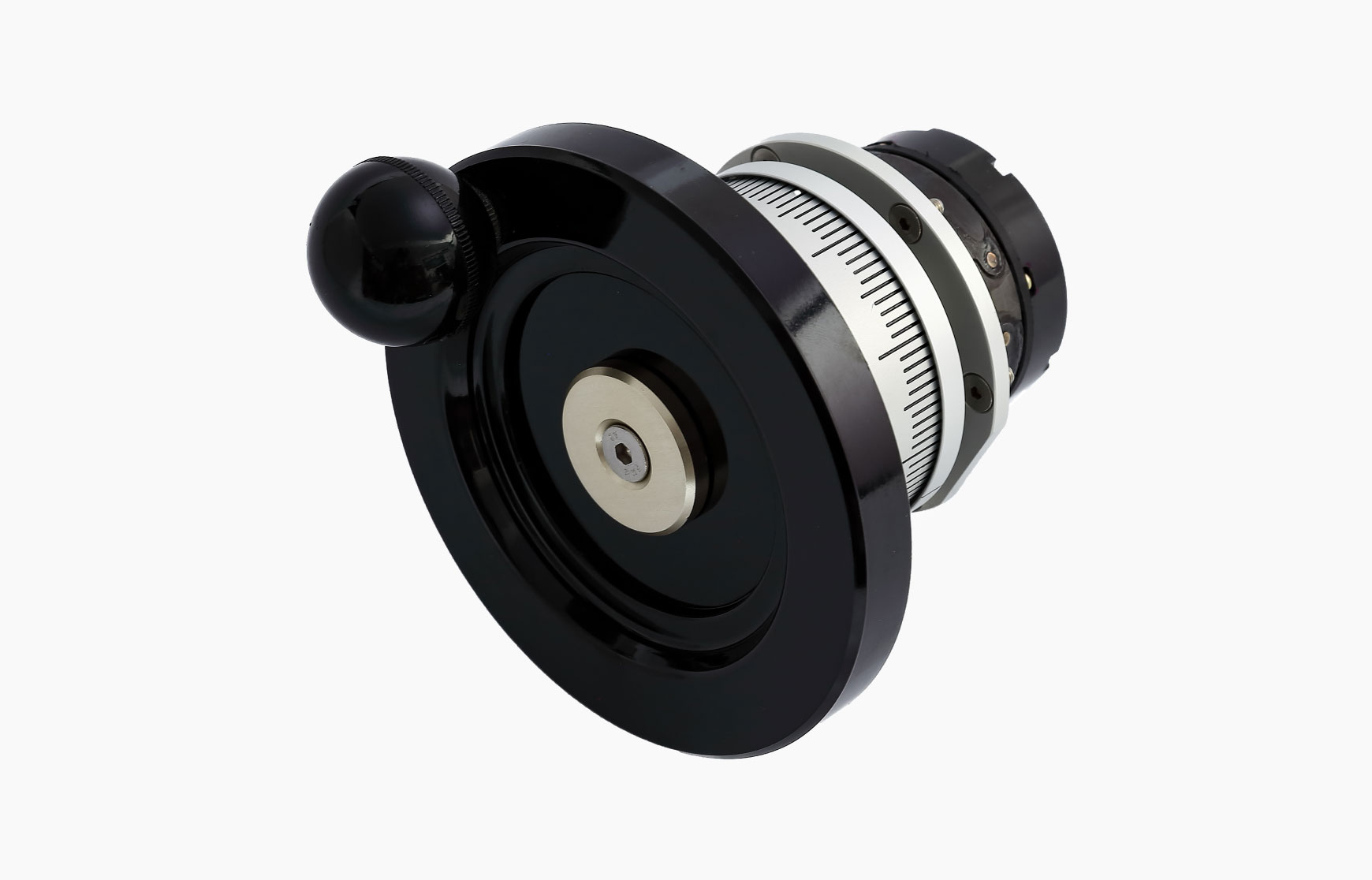

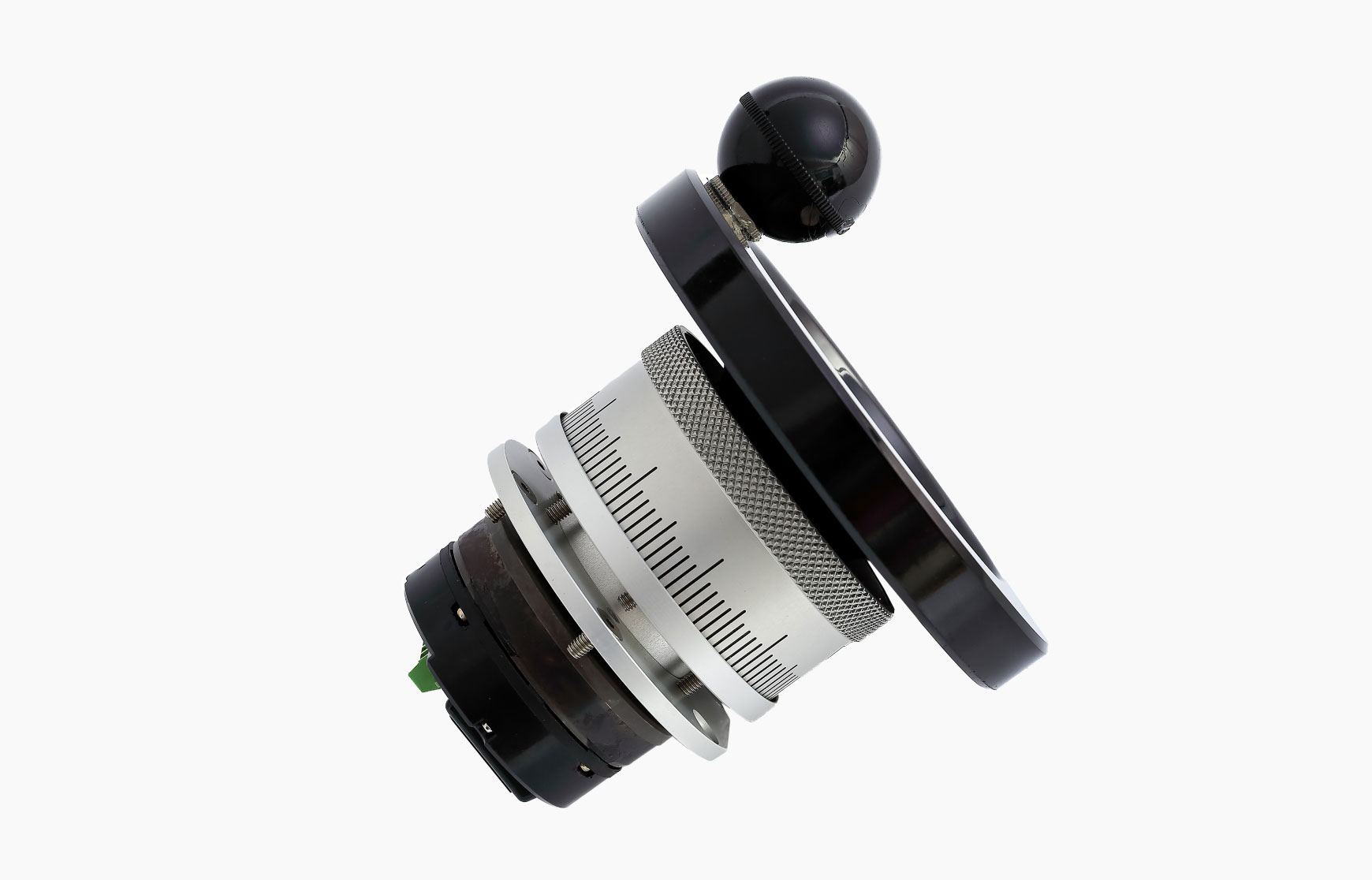

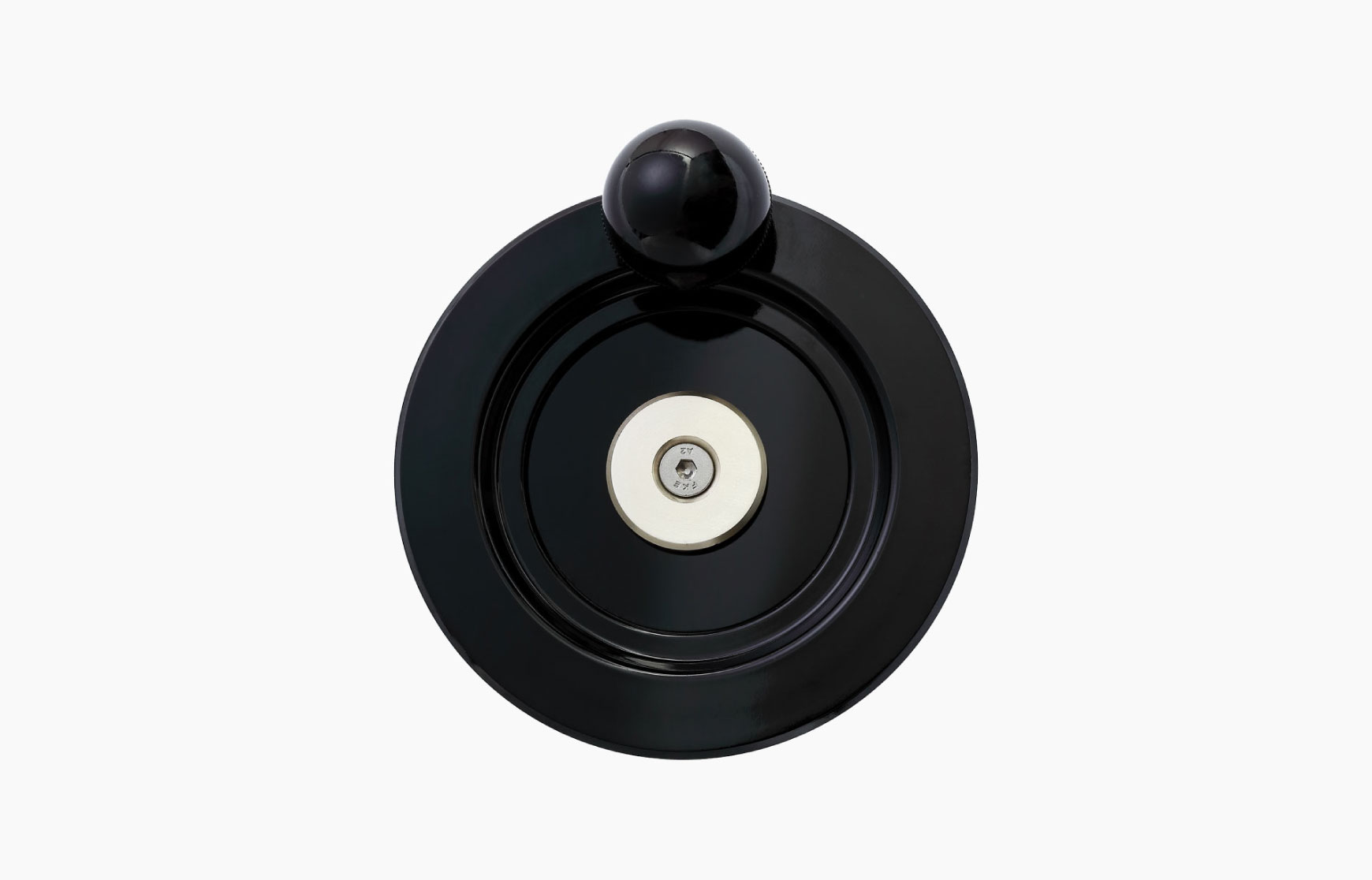

外觀
2/4系列大型電子手輪有兩款，刻度盤外徑尺寸分別為125mm及140mm，整體厚度(含把手、MPG本體)尺寸106mm。面板開孔尺寸62mm，採用六點式M4螺母固定，產品在安裝及維護上都極為容易，可節約成本。適用於數控機床如車床、銑床、磨床、立式加工中心、臥式加工中心、龍門加工中心或產業機械等設備，特殊機型可來電洽詢。
客製化
MPG手輪核心PPR可選擇100脈衝/100轉、25脈衝/100轉；多種MPG信號迴路型式如差動式、電阻式(330Ω、2.2kΩ)、開迴路式(又稱開路集電極、集電極開路)；輸入電壓DC5V、DC12V、DC24V供選擇；輸出電壓5V、開路集電極(電流輸出型)，可承受最高大於Vcc-0.5V(差動式3.5V以上)，及最低小於0.1V；應用多種控制器系統，如日系三菱(MITSUBISHI)、發那科(FANUC)，歐系西門子(SIEMENS)、發格(FAGOR)，國產寶元(LNC)，新代(SYNTEC)等；本系列主要用於機台設備上，如有其他用途請來電洽詢。
125/140mm MPG電子式手輪
精度高、耐衝擊、壽命長：MPG手動脈波產生器
產品性能
MPG 2/4系列手動脈衝發生器，兩種材質外殼材料，握把及表面旋盤是黑色塑膠，刻度盤本體是金屬材質，兩者耐衝擊效果一樣良好。大型化設計讓側面數字清晰易讀，不會磨耗或掉色，移動方便、使用上切換容易。本系列電子手輪(又稱手動脈波產生器)，可抗靜電±10KV、DC5V至24V全電壓輸入、正逆向電流輸入防護等電路保護機制。因此，線路誤接不怕燒壞，在使用及維護上都極為容易，也可節約成本。
MPG脈波信號產生器精準的參數設定、輸出響應快速，瞬間轉速600RPM不漏訊號等特性，有效提升應用的價值，使用壽命可達300萬轉次以上，適合多種工業環境，廣泛使用於許多數控機台、產業機械等。
MPG 技術參數
MPG 信號迴路
MPG 2/4系列手動脈衝發生器，兩種材質外殼材料，握把及表面旋盤是黑色塑膠，刻度盤本體是金屬材質，兩者耐衝擊效果一樣良好。大型化設計讓側面數字清晰易讀，不會磨耗或掉色，移動方便、使用上切換容易。本系列電子手輪(又稱手動脈波產生器)，可抗靜電±10KV、DC5V至24V全電壓輸入、正逆向電流輸入防護等電路保護機制。因此，線路誤接不怕燒壞，在使用及維護上都極為容易，也可節約成本。
MPG脈波信號產生器精準的參數設定、輸出響應快速，瞬間轉速600RPM不漏訊號等特性，有效提升應用的價值，使用壽命可達300萬轉次以上，適合多種工業環境，廣泛使用於許多數控機台、產業機械等。
MPG 技術參數
| 輸入電壓 | 電壓輸出 | 最大頻率回應 | 最大輸出電流 | 上升/下降時間 | 工作溫度 | 儲存溫度 |
|
DC5V | DC24V |
高:≧Vcc-0.5V (差動式3.5V以上) 低:≦0.1V |
5KHz | 20mA MAX | 1µs以下 |
-10℃ | 60℃ |
-20℃ | 70℃ |
| 最大功率電流 | 啟動轉矩 | 軸荷重 | 最大高轉速 | 迴轉壽命 | 重量 | 保護機制 |
| 80mA MAX |
1.6 | 6.0x10-2N,m |
軸向:9.8N 徑向:16.6N |
瞬間:600RPM 連續:200RPM |
300萬轉次以上 (300RPM測試) |
50g以下 (不含轉盤) |
耐靜電±10KV IP65/CE |
MPG 信號迴路
差動式

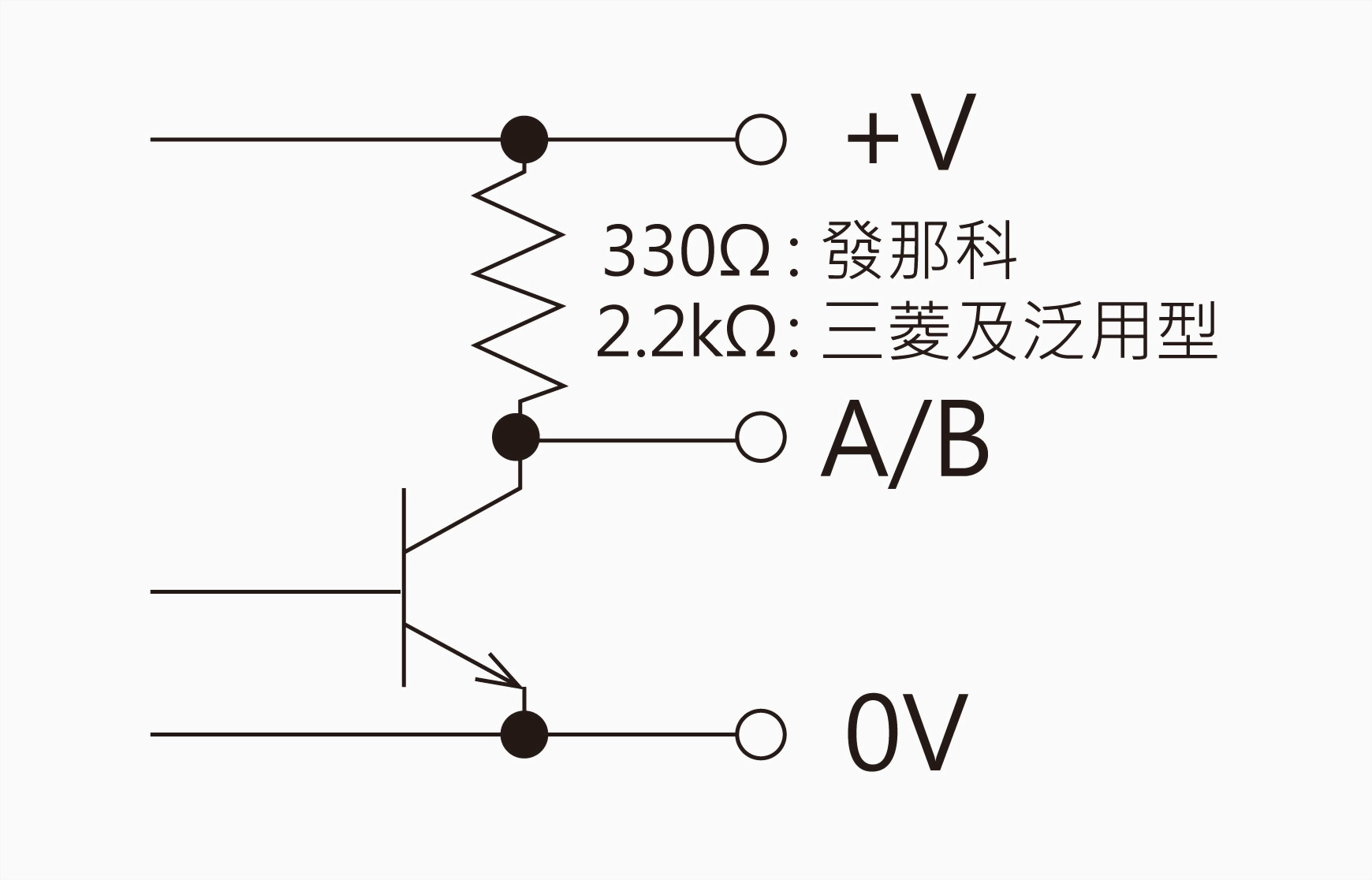

電阻式
開迴路式
標準規格
提供樣品測試服務，MPQ，正常使用下保固一年。
| 項次 | 型號 | 使用對象 | 規格 |
| 1 | 1D5 | 西門子 SIEMENS | 100PPR / in 5-24V / out 5 V / 差動式輸出 |
| 2 | 1R5 | 發那科 FANUC | 100PPR / in 5-24V / out 5 V / 電阻式輸出(330Ω) |
| 3 | 2R5 | 三菱 MITSUBISHI | 25PPR / in 5-24V / out 5 V / 電阻式輸出(2.2KΩ) |
| 4 | 141 | 產業型 | 100PPR / in 5-24V / out 5-24V / O.C.輸出 |
| 5 | 1R1 | 產業型 | 100PPR / in 5-24V / out 5-24V / O.C.2.2KΩ輸出 |
| 6 | 241 | 產業型 | 25PPR / in 5-24V / out 5-24V / O.C.輸出 |
| 7 | 2D5 | 產業型 | 25PPR / in 5V / out 5 V / 差動式輸出 |
| 8 | 161 | 產業型(特殊品) | 100PPR / in 5-24V / out 5-24V / 差動式輸出 |
提供樣品測試服務，MPQ，正常使用下保固一年。
產品特性
- 刻度盤外徑：125mm、140mm
- 黑色握把及表面為塑膠材料，側身刻度盤部分是金屬材質，刻度清晰不掉色。
- 正面IP65等級防塵、防水、防油，符合CE規範。
- 觸感極佳，良好的操作感，快速輸出響應且不漏訊號。
- 光學式編碼器，非接觸式檢知，輸出信號精度高又可靠。
- 電路保護機制如全電壓輸入，正逆向電源極性保護，抗靜電干擾。
- 使用壽命300萬轉次以上。
- 簡易固定式，DIY安裝及更換輕鬆。
- 多種輸出介面型式，可依各廠牌控制器(日系、歐系、國產)訂製
- 適用範圍：大型數控設備如車床、銑床、磨床、鑽床、龍門機、產業機械等
尺寸圖
例：MPG 2/4系列1R5-MS2或1R5-MS4
常見控制器使用規格如下：西門子使用1D5, 發那科使用1R5, 三菱使用2R5。
附件
常見控制器使用規格如下：西門子使用1D5, 發那科使用1R5, 三菱使用2R5。
