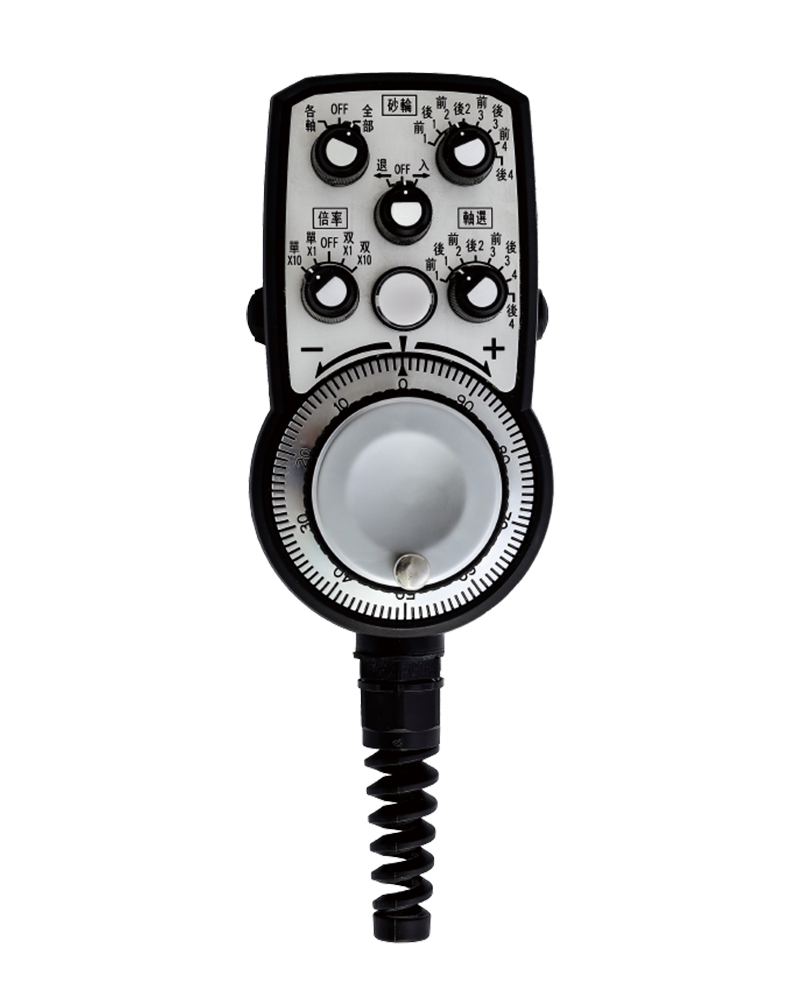

數控磨床型手持盒單元

多項軸選及倍率開關可應用:ATOMS P7手輪系列
外觀
機身造型大方穩重,可將諸多功能集結成一體,高度客製化能夠適用所有機型,舉凡車床、銑床、砂輪機、磨刀機、數控磨床、數控磨刀機、或印刷機械都能廣泛使用的電子手輪。強力磁鐵加上專用掛架,吸附能力強,能於各種位置控制機械設備。

客製化
本系列是特殊設計,專供客製品使用,最多能安裝五個選擇開關,支援多種編碼方式:點對點、二進制、格雷碼。軸向可設定3軸、4軸、5軸、6軸、7軸,倍率可設定X1、X10、X100、X1000。客製特殊模組也可配置兩個選擇開關,加上六個功能按鍵應用。

產品性能
機身材質堅固耐衝擊,可以防止不當拋摔易破損之問題,符合工廠環境及現場作業使用。相容性高,可搭配MITSUBISHI、FANUC、SIEMENS各式控制器使用,我們提供相關配套的線材及接頭焊接服務,安裝簡易,可以輕鬆的裝於電氣箱或機床上。

台灣製造的優質編碼器擁有電路保護機制,能承受DC5V至DC12V的輸入電壓、抗電磁干擾、防逆向電壓保護,也可加裝實體EMG急停開關確保安全斷開動作。MPG金屬刻度盤質感佳,中心點附有指示燈,刻度清晰不磨耗、不掉色,快速輸出響應且不漏訊號,維修方便,零件均可單獨更換,節省時間與成本。

選配:緊急停止開關(固定裝於上方)、始能開關(可設置單側、雙側)、方形功能按鍵可選擇帶燈或不帶燈、特殊圓形按鈕可放置底片,附加功能開放給使用者定義使用。接受獨特設計製造ODM、代工製造OEM,銘版與刻度盤可以打印上LOGO文字及全彩印刷圖片。

ATOMS P7系列面板配置參考
ATOMS P7系列面板配置參考
ATOMS P7系列外置式手持單元以自由組合設計為主,機身本體的旋轉開關、按鈕開關、緊急停止、始能開關等零部件均可依需求訂製,不管是怎樣的組合方式,我們都能提供性能可靠、超值的應用。

客製化部分最少訂購量10支,歡迎來電諮詢。
產品特性
  • 多項選擇開關可設定,專用於8段以上波段開關使用。
  • 搭配耐衝擊材質外殼,防止不當拋摔易破損之問題。
  • DC5V至24V全電壓輸入、防逆向電壓保護及抗電磁干擾設計。
  • 附吊掛、托架及永久磁鐵,吸附力強,拿取方便,具有運用靈活的便利性。
  • 標配3米PU彈簧線及電源指示燈。
  • 編碼類型:二進制/反二進制/格雷碼/反格雷碼/點對點
  • 手輪材質:金屬
  • 選購品:急停開關/始能開關(啟動開關)
