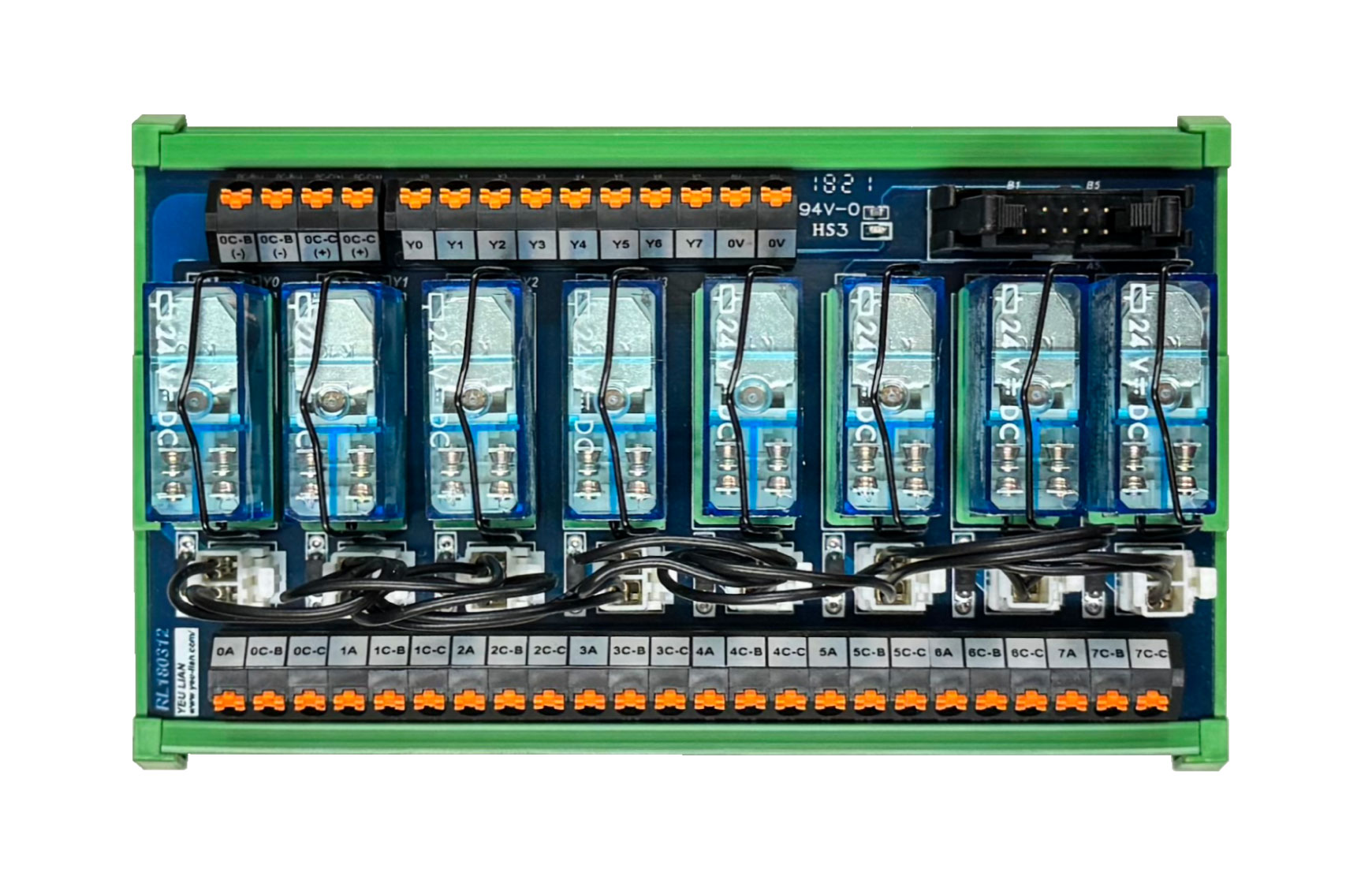

繼電器模組板

RELY - 8 - SI - DC24 - D - A22
省空間、省時間、降低成本:繼電器模組

高度集中配置,較傳統節省近一半的空間,宇聯的繼電器模組支援多廠牌及規格,便利接線、縮短設置工時,進而降低生產成本。

標準1A、1B、1C接點形式可選1P、4P、8P、16P、32P等極數;OMRON、FINDER、IDEC繼電器搭配歐規、日規、壓接、彈片式、免螺絲端子台與牛角連接座;另有接點防護如突波吸收器、COM點跳線裝置、電容與二極體等。

技術參數

觸點配置 額定電流/最大峰值電流 額定電壓/最大切換電壓 額定負載AC1 額定負載AC15 單項電動機額定值 (230 V AC) 斷流容量
2個CO(DPDT) 8/15 A 250/400 V AC 2000 VA 400 VA 0.37 DC1:30/110/220 V 8/0.6/0.25
最小開關負載 標準觸點材料 電氣性使用壽命 機械性使用壽命 耐電壓(同極接點間) 耐電壓(線圈與接點間) LED指示燈
300(5/5) AgNi 15萬次以上(at rated load AC1) AC / DC 1000萬次以上 VAC 1000 50/60 Hz / 1min. 8mm. 6kV(1.2/50μs) isolation 紅色/綠色
產品特性
  • 高CP值,省人力、省時間、省開銷
  • 不需布線,大大縮減安裝時間之人力成本
  • 插拔設計,取代傳統中間繼電器,更便於維修與更換
  • LED動作指示燈設計,產品運作一目了然
  • 鍍金雙接點,防止PLC受錯誤訊息干擾
  • 阻燃材質應用,有效保護元件避免熔毀
  • 運用廣泛,工業核心設備!為工具機、半導體、食品加工...等各式機械產業之自動化需求模組
  • 可安裝於導軌上,控制便利度大符提升!符合多項工業標準之導軌規格
  • 控制器:三菱/發那科/西門子 PLC
  • 端子台:歐規端子台、日規端子台、直插式端子台、彈片式端子台
  • 繼電器:OMRON、FINDER、IDEC
尺寸圖


訂購編號
例:RELY-8-SI-DC24-D-A22
電路板(含繼電器)功能正常使用下保固兩年。

相關產品

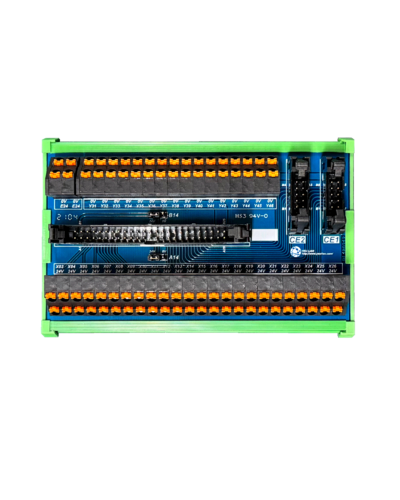

車床銑床用IO模組板
