15° 波段開關 J系列

數位式編碼波段選擇開關 YLDP J系列
15度、0-23段數範圍,數字式多段旋轉開關。
依類型區分:01J 波段開關、02J 波段開關、03J 波段開關、04J 波段開關。多種輸出碼型式可以設定:點對點、二進制、反二進制、格雷碼、反格雷碼等,可以由螺絲(圓銷)自行設定段數,依附件內開關位置信號對照表,選定檔位、代碼,來改變開關位置的數量。YLDP J系列旋轉式波段開關,依照需求訂製段數範圍,在PLC應用上能夠達到節省I/O點的優勢,也減少了庫存規格的囤積。

YLDP J系列數字編碼開關金屬外型堅固耐用,段數清晰不磨耗,採用耐靜電 ±8KV與耐壓DC250V / 50mΩ的高強度機構設計,正面密閉構造作處理,耐油、防水適合現場環境使用。鍍金雙接點、接觸電阻穩定,防止錯誤訊號輸出,可避免誤動作,產品效能極佳,使用壽命超過50,000回。
應用範圍:各種CNC操作面板之模式/軸向/倍率/速率/百分比等多段選擇。
產品性能

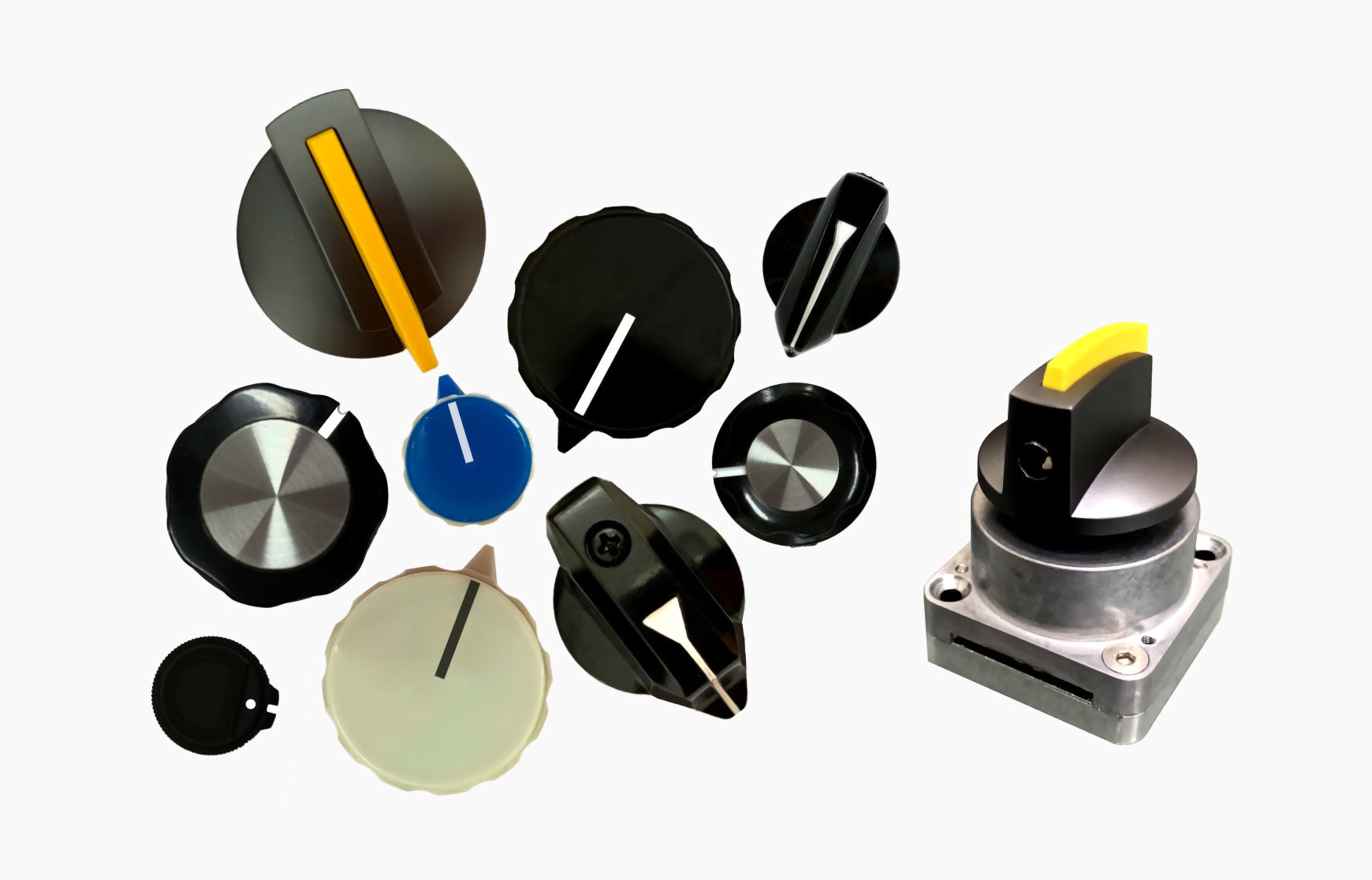

因應產業、機台、用途別專門訂製輸出,接受客製需求ODM及OEM,包含多種旋鈕頭可選。

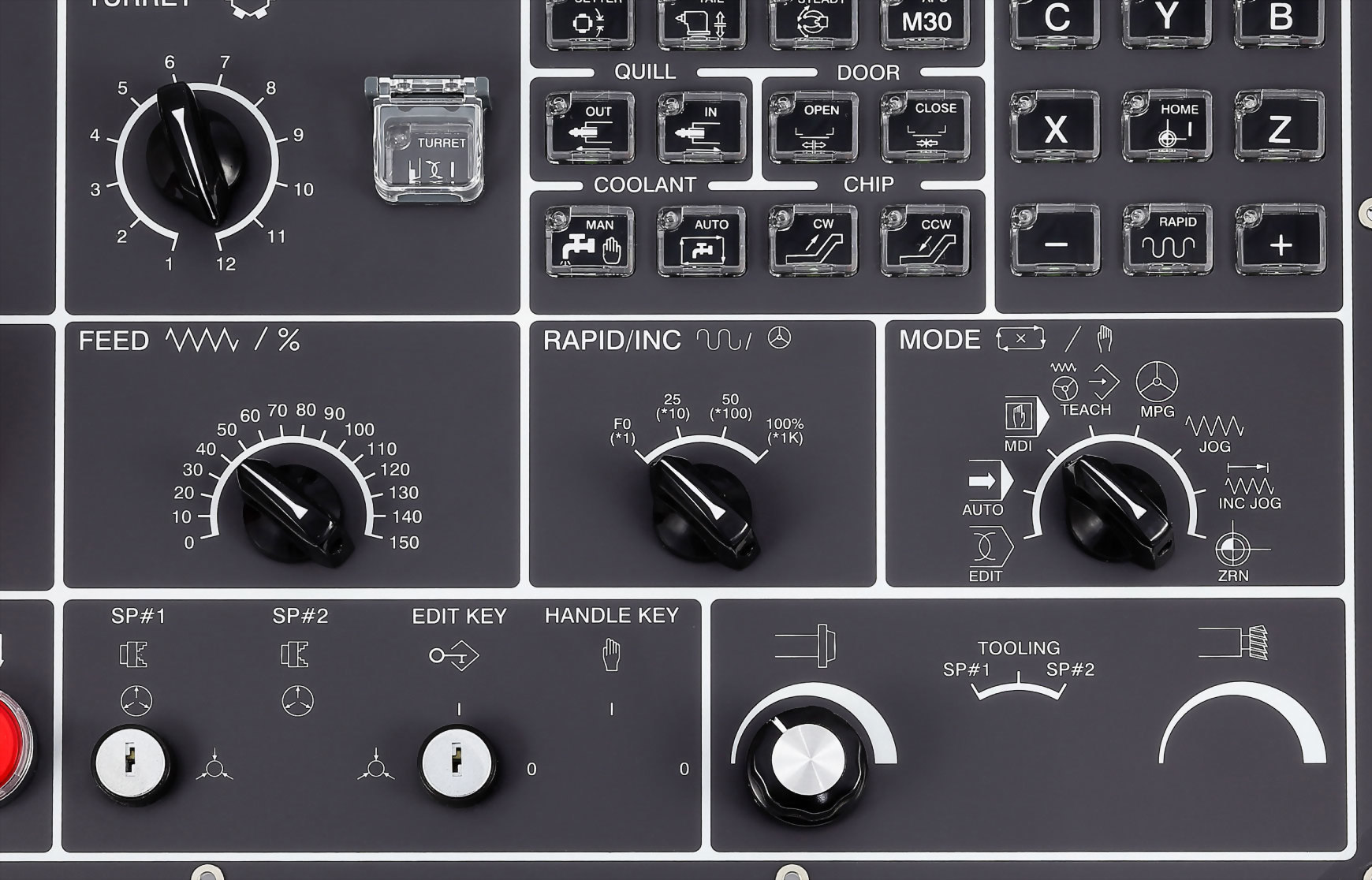

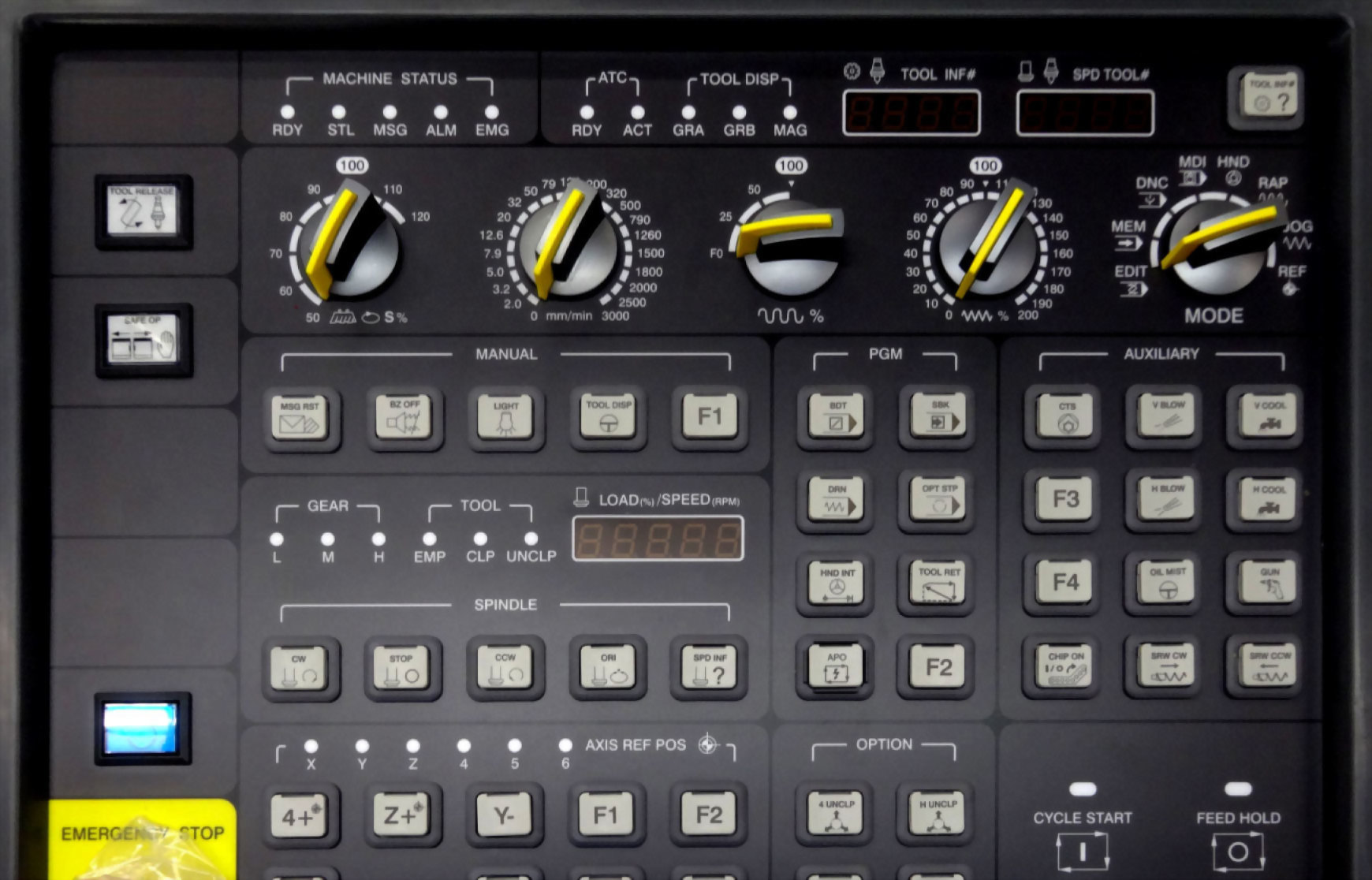

CNC操作面板上使用波段開關實例。



通過CE認證,耐久度達5萬次以上,出貨保固一年。



技術參數


項目 數值
負載電阻 AC 5V 0.5A/50V 0.05A;DC 5V 0.25A/25V 0.05A
接觸電阻 ≦100mΩ(初值含導體電阻)
絕緣電阻 端子對端子500MΩ以上;DC250V/1分鐘以上;端子對地線500MΩ以上;DC500V/1分鐘以上
耐電壓 端子對端子AC250V/1分鐘以上;端子對地線AC1500V/1分鐘以上
耐靜電 ±8KV
耐久性 旋轉50000轉以上;接觸電阻≦150mΩ,耐壓AC250V/50mΩ以上/1分鐘以上
工作溫度 -20°C至70°C(-4°F至158°F)
儲存溫度 -40°C至70°C(-40°F至158°F)
產品特性
  • 步距角:15°波段角度
  • 段數範圍:0-23
  • 鍍金雙接點,防止錯誤訊號,穩定、可靠性高。
  • 正面密閉構造及強化機構設計,耐油、防水、優越的質量與性能。
  • 段位可依需求調整設定,降低庫存成本。
  • 採用焊接式、連接器等兩種選擇,利於佈線。
  • 編碼類型:二進制/反二進制/葛雷碼/反葛雷碼/點對點
  • 選購品:定位器、旋鈕頭
