客製多功能模組型手持盒單元

多功能、客製化、模組式設計:ATOMS P9手輪系列

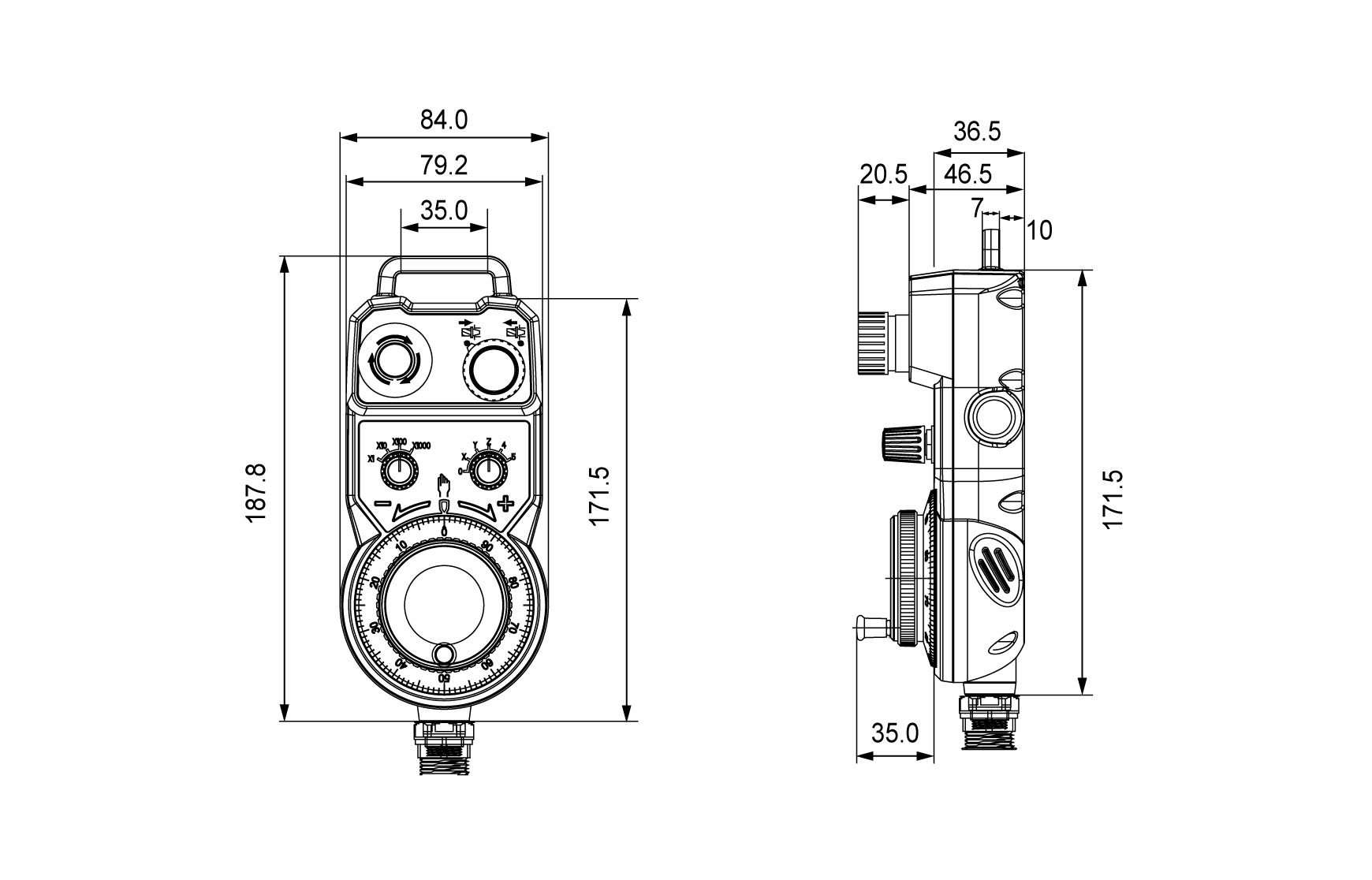

外觀
機身造型特殊凹凸設計,貼合手型,方便抓握,能集結諸多功能成一體,選擇開關與按鍵開關自由組合,高度客製化能夠適用各種數控機型,舉凡車床、銑床、磨床、五軸機、綜合加工機都能設置使用的電子手輪。上方可選擇一體成形的握把,或使用背蓋的強力磁鐵加上專用掛架,都能有效利用工作空間放置,靈活應用在控制機械設備。

客製化
本系列是專供客製品使用,可自由組合設計,最多能安裝六個選擇開關,支援多種編碼方式:點對點、二進制、格雷碼。軸向可設定3軸、4軸、5軸、6軸、7軸,倍率可設定X1、X10、X100、X1000。也可放置九個功能按鍵,及添加其他特殊開關按鈕,客製特殊模組從最簡易單一功能到複雜多功能都能夠滿足您的需求。

產品性能
機身材質有做防水防塵處理,強韌耐衝擊,耐熱性佳,穩定性高可以應用在高溫、多塵、靜電干擾的工廠環境及現場作業使用。電子手輪的相容性高,多種輸出介面型式,可搭配MITSUBISHI、FANUC、SIEMENS、PLC各廠牌控制器使用,我們提供相關配套的線材及接頭焊接服務,可以輕鬆的安裝於現有設備電氣箱或機床上。

台灣製造的優質編碼器擁有電路保護機制,能承受DC5V至DC12V的輸入電壓、抗電磁干擾、防逆向電壓保護。符合歐美市場安全規範,可加裝實體EMG急停開關確保安全斷開動作。72mm大型MPG金屬刻度盤華美氣派、質感佳,中心點附有指示燈,刻度清晰不磨耗、不掉色,快速輸出響應且不漏訊號,維修方便,零件均可單獨更換,節省時間與成本。

選配:多款式緊急停止開關(旋轉或拉拔類型)、始能開關(可設置單側、雙側)、方形功能按鍵可選擇帶燈或不帶燈、圓形平頭按鈕及附加功能開放給使用者定義使用。宇聯提供全新品設計製造ODM,或是替代現有產品的代工製造OEM,銘版與刻度盤可以打印上LOGO文字及全彩印刷圖片。

ATOMS P9系列面板配置參考
ATOMS P9系列面板配置參考
ATOMS P9系列外置式手持單元以少量多樣設計為主,本體的旋轉開關、按鈕開關、緊急停止、始能開關等零部件均自由組合訂製,高度客製化,提供客戶更多元的選擇及更精確的操作應用,以滿足各種數控專用機及工具機使用。

客製化部分最少訂購量10支,歡迎來電諮詢。
產品特性
  • 滿足多功能客製化需求,採用模組式設計
  • 搭配耐衝擊材質外殼,防止不當拋摔易破損之問題。
  • DC5V至24V全電壓輸入、防逆向電壓保護及抗電磁干擾設計。
  • 附永久磁鐵,吸附力強,拿取方便,具有運用靈活的便利性。
  • 附吊掛、托架:金屬材質、塑膠材質可選擇
  • 標配3米PU彈簧線及電源指示燈。
  • 編碼類型:二進制/反二進制/格雷碼/反格雷碼/點對點
  • 手輪材質:金屬
  • 選購品:急停開關/始能開關(啟動開關)/LED照明裝置
