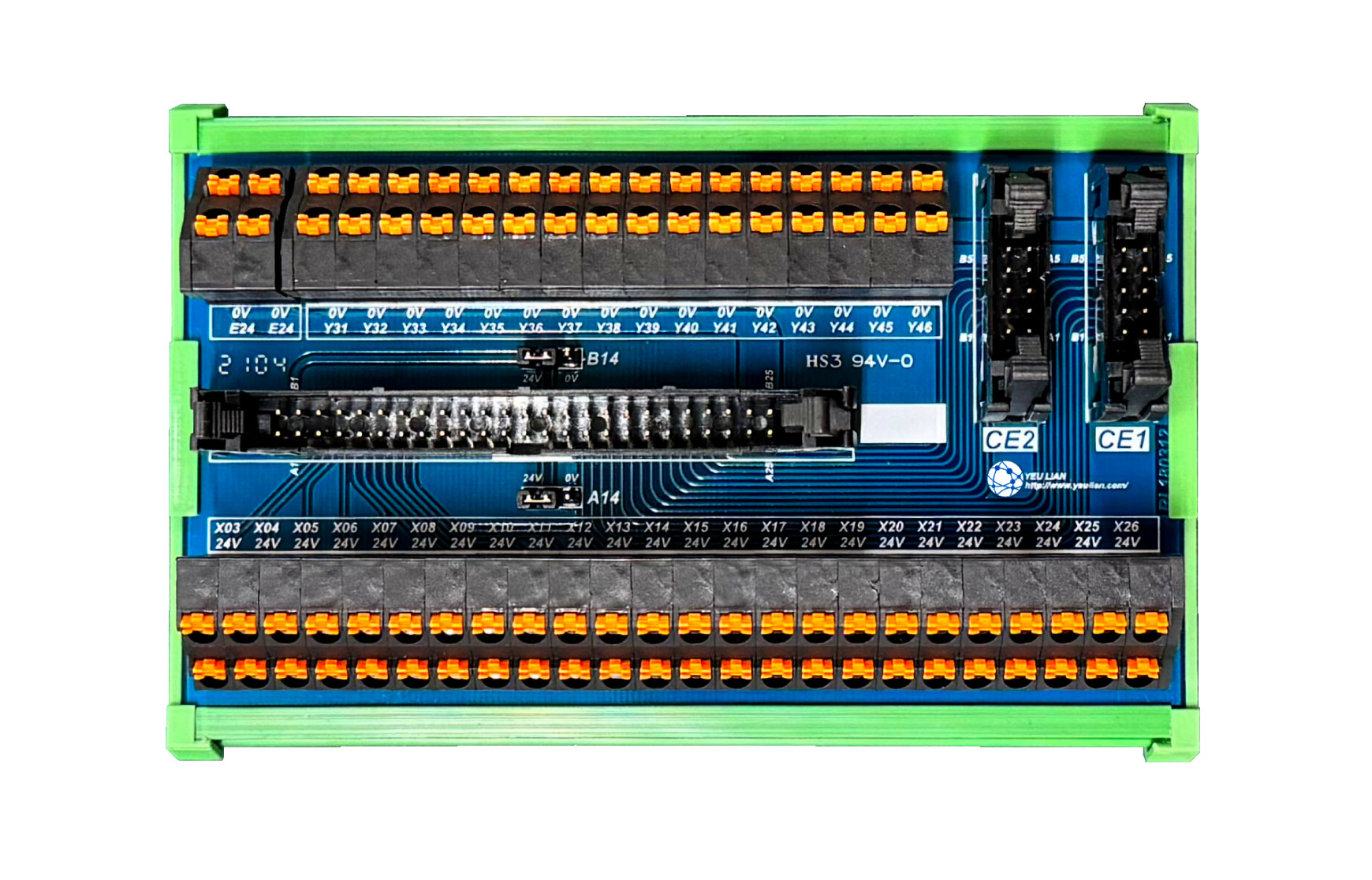

車床銑床用IO模組板

IO - FAN - M50
省空間、省時間、減少接線錯誤:省配線模組

宇聯提供種類齊全的轉接模組板,I/O通訊、資料傳輸、信號控制與各式工業應用。有別於傳統一個接點需一條實體線路,接線繁瑣、查修困難又耗時耗力,我們的省配線模組整合設計,有效解決傳統配線的缺點,且無需使用特殊工具即可簡單配置。

有針對FANUC、SIEMENS、MITSUBISHI控制器專用中繼板;亦有固定極數搭配歐規、日規端子台與牛角連接座或公/母端的轉接板,彈性擴充的多樣選擇,增加了零部件的壽命外,節省的人力與時間就是在為公司降低成本。

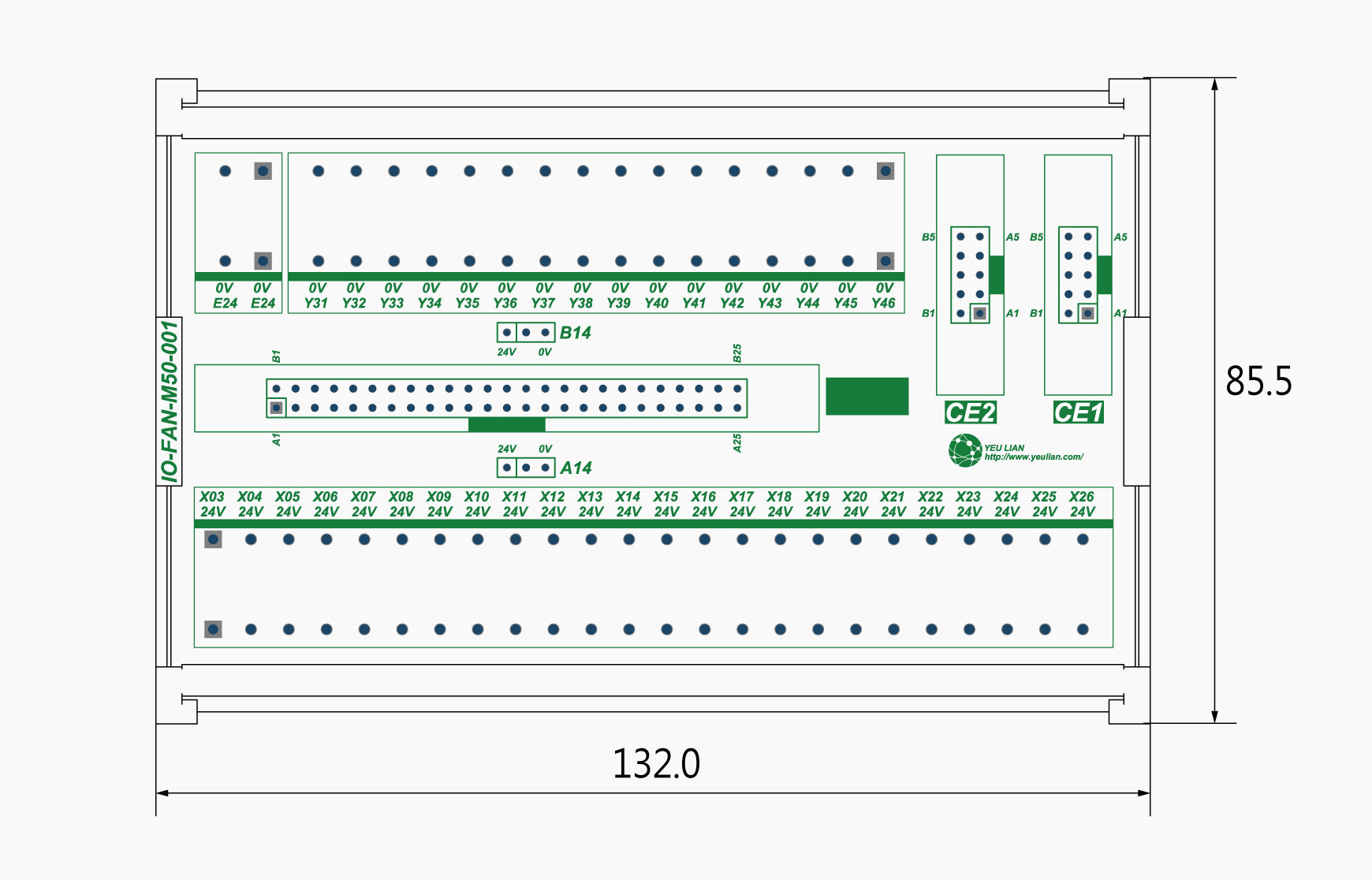

尺寸圖

技術參數

連接數目 連接方式 額定電壓 額定電流 線徑範圍 適用接線端子 連接器 輸入支援 耐壓 絕緣電阻
50 極 PID 24 VDC 1A 10-28AWG 推入式/螺絲式/可插拔式 IDC/MIL NPN/PNP AC 500V/1 min. 100MΩ
產品特性
  • 模組化電路板便於根據市場需求進行定制和適應。
  • 通過更換組件升級至先進技術,延長了產品壽命。
  • 模組化電路板通過易於更換和維護提高生產效率並降低成本。
  • 模組化電路板通過延長產品壽命和減少廢物對環境友好。
  • 模組化電路板通過容易整合和個別模組更換提供設計效率和高可靠性。
  • 多個模組可以安裝在單一電路板上,節省空間並簡化接線。
  • 模組化電路板使擴展產品功能和提高生產線上的生產力變得容易。
  • 可用的連接器有D-SUB、RL45、RS232、USB、歐洲端子和乙太網,並提供OEM/ODM電路設計定制。
我們提供設計諮詢與快速打樣服務

宇聯累積數30餘年電路板、操作面板研發設計及製作實例,我們訓練有素且組裝經驗豐富,嚴格執行標準化作業程序,保證成品的一致性,再加上專業和友好的服務,為客戶提供高質量,快速的設計。每年出產用於如車床、銑床等工業相關產品達數萬種以上。

電路板(含繼電器)功能正常使用下保固兩年。
