優化生產效率的CNC控制面板指南
工具機機械是製造業的基礎，但如何控制它們呢？就像使用鍵盤來操控電腦一樣，控制數控機床的方式之一就是使用CNC控制面板。
CNC控制面板被視為數控機床的「大腦」。人們通常熟悉機床本身，但了解控制面板的基礎知識也是必要的。作為台灣領先的CNC控制面板製造商，宇聯電子今天將談論這個主題。
在談論CNC控制面板之前，讓我們先了解CNC的意思。CNC代表「電腦數值控制」，它是一種電腦化的製造過程，其中機器的運動和速度被預先編程和編碼。操作員使用計算機軟體如CAD（電腦輔助設計）和CAM（電腦輔助製造）來編寫程式碼文件，這些程式碼文件涉及速度設定、運動、進給速率、軸向/主軸速度等等。操作員使CNC機床讀取和遵循這些指令，在短時間內高精度地生產或加工所需的產品。
CNC機械是自動化的機器，包含各種工業製造技術，例如銑床、車床、磨床等。CNC機床實現了連續的高精度和高速製造，無需人為錯誤、人力疲勞和高勞動成本。它們能在一個程序中完成各種任務，具有高精度和短時間的特點。它們可編程並可遠程控制。此外，編輯程式碼也非常快速高效。如今，它們在製造業中扮演著至關重要的角色。
控制面板，即操作面板是一個具有功能按鍵、開關和顯示屏的面板。操作CNC機床的操作員在使用之前應該熟悉操作面板，不僅要知道如何操作，還要了解面板的組成部分。在下一節中，我們將談論操作面板的佈局和常見組件。
憑藉30年的經驗，宇聯電子專注於為個別需求提供定制化解決方案。我們以客戶為導向，並通過ISO9001、IP67、CE和RoHS認證。尋找自動化控制解決方案嗎？請隨時與我們聯繫。
CNC控制面板被視為數控機床的「大腦」。人們通常熟悉機床本身，但了解控制面板的基礎知識也是必要的。作為台灣領先的CNC控制面板製造商，宇聯電子今天將談論這個主題。
什麼是CNC？
在談論CNC控制面板之前，讓我們先了解CNC的意思。CNC代表「電腦數值控制」，它是一種電腦化的製造過程，其中機器的運動和速度被預先編程和編碼。操作員使用計算機軟體如CAD（電腦輔助設計）和CAM（電腦輔助製造）來編寫程式碼文件，這些程式碼文件涉及速度設定、運動、進給速率、軸向/主軸速度等等。操作員使CNC機床讀取和遵循這些指令，在短時間內高精度地生產或加工所需的產品。CNC機械是自動化的機器，包含各種工業製造技術，例如銑床、車床、磨床等。CNC機床實現了連續的高精度和高速製造，無需人為錯誤、人力疲勞和高勞動成本。它們能在一個程序中完成各種任務，具有高精度和短時間的特點。它們可編程並可遠程控制。此外，編輯程式碼也非常快速高效。如今，它們在製造業中扮演著至關重要的角色。
什麼是CNC控制面板？
在編寫程式碼後，我們如何控制機床呢？正如我們之前提到的，機床操作員通過軟體編寫和輸入G-code和M-code等程式碼，然後使用機床控制面板來調整細節。控制器和控制面板是電腦與CNC機械組件之間的連接，將控制信號轉化為馬達運動/主軸和軸向速度。有各種類型的控制面板，例如點對點/矩陣/掃描/鎖定碼等。控制面板，即操作面板是一個具有功能按鍵、開關和顯示屏的面板。操作CNC機床的操作員在使用之前應該熟悉操作面板，不僅要知道如何操作，還要了解面板的組成部分。在下一節中，我們將談論操作面板的佈局和常見組件。

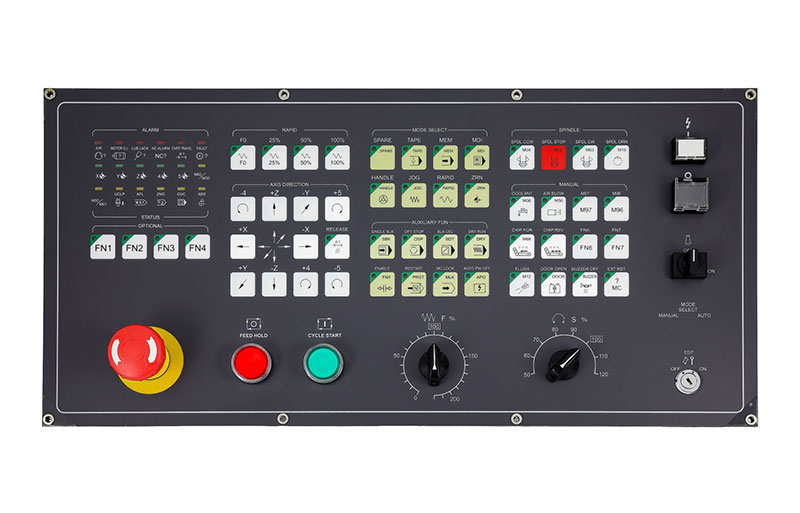

操作面板的佈局
操作面板的佈局、鈑金和配置因不同類型、需求和用途而異。還取決於工業CNC機床的類型，如車床、雙車床、銑床、磨床等。在這裡，我們將談論大部分機床共有的常見按鈕和內部組件

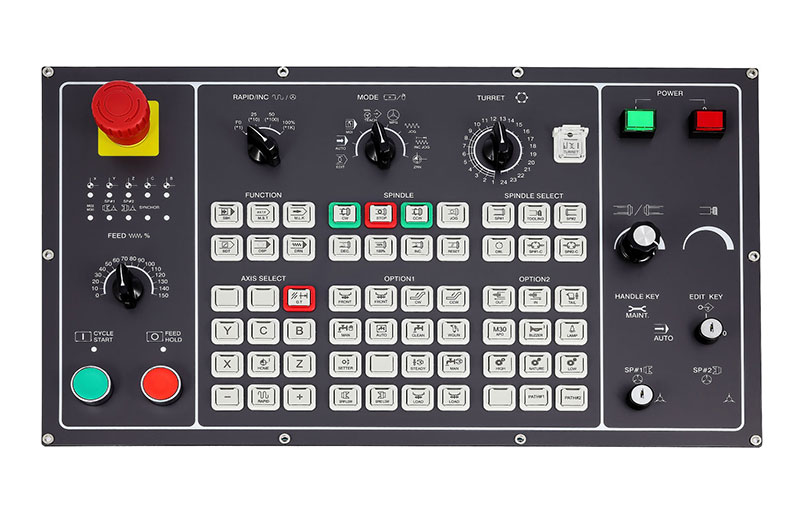

面板功能按鍵
- 電源開關鍵：開啟或關閉機器。
- 顯示屏：顯示參數。
- 編輯：編輯程式碼。
- 點動鍵/單步運動：連續點動或增量點動功能。
- MDI：手動數據輸入，操作員可以逐個手動輸入程式碼。
- MPG：手動脈波產生器。
- MEM：記憶模式，使用預先編程的程式碼操作機器。
- 循環開始/進給保持：重新啟動或保持操作。
- 冷卻液
- 字母和數字鍵
- 緊急停止：停止所有活動和電源供應。
- 旋轉開關：每個旋轉開關具有不同的功能，例如調整進給速率/主軸轉速/更改模式等。

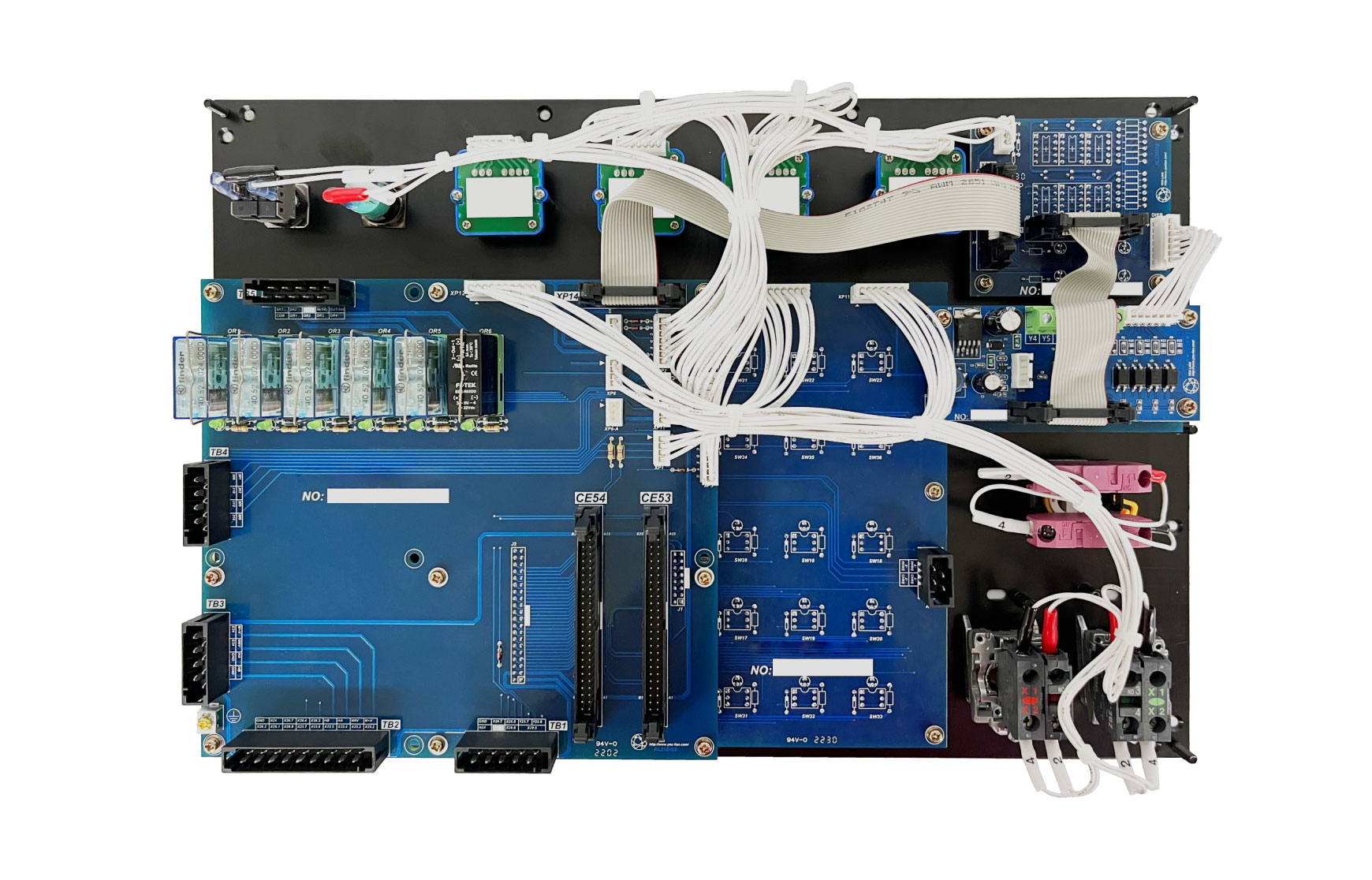

內部組件
- 回路和繼電器保護
- 分線板
- IO板：用於控制面板與其他組件之間的輸入/輸出信號。
- USB到PC端口：與電腦連接
- 其他連接插座：連接到MPG/伺服驅動器/編碼器等
- PLC（可編程邏輯控制器）：它是一台工業計算機，通過編程輸入信號向輸出發送指令。它為多軸機床提供順序運動控制。
- DNC（直接數控）：允許一台計算機連接多台機床
- 電源供應
使用設計良好的CNC操作面板的優勢

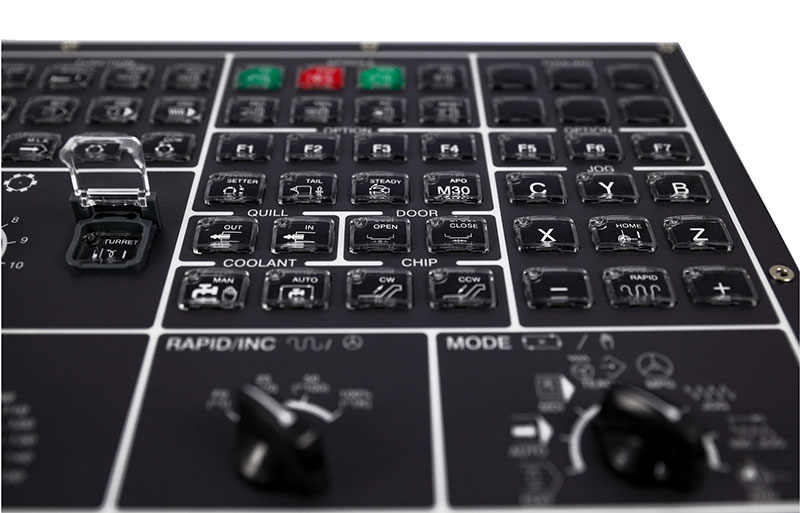

既然我們已經了解了控制面板的組件，您可能想知道什麼使得一個控制面板被視為「設計良好」？它們不只是在面板上安裝了許多按鈕和開關嗎？如果您使用一個設計良好的面板，會有哪些優勢呢？在設計定制CNC控制面板時，需要考慮許多因素。不僅僅是簡單地安裝按鈕，版面配置和配置空間也是至關重要的。如果它根據用戶的操作習慣設計，那麼它就是最好的，因為它易於使用並減少不必要的操作。- 版面布局和組件配置：更容易學習、操作、維護和更換。新操作員的培訓時間將更短，生產力將增加。考慮人體工學設計，優化操作體驗。就像宇聯電子的水晶壓克力按鍵、ABS按鍵開關等銑床和車床操作面板。
- 面板空間：考慮未來擴展和目前需求。同時需要防止高溫，避免組件過多和過擁擠。
- 面板尺寸和按鈕材料：不要過於擁擠或過寬。面板的尺寸應適合機器和工廠環境。建議選擇具有抗震、防震和防誤觸設計的按鈕。
- 可靠性和安全性：實施電源、電路和故障板需要注意，不僅要考慮安全性，還要具有良好的性能。
- 電纜走線：合理分佈的電纜不僅節省能源，還能防止高溫或電氣風險。確保連接順暢，以獲得優異的效率和性能。
結論
在自動化領域中，控制面板被認為是CNC機器的核心，現在我們了解了它的基本知識。作為CNC機器的大腦，一個設計良好的控制面板不僅使用友好，還可以提高工作效率，減少人為錯誤，優化能源使用。培訓操作人員了解控制面板的功能需要時間和成本，然而，自動化可以增加生產力。此外，工作環境可能有高溫或低溫，選擇適合的面板材料非常重要。自動化系統與CNC控制面板的集成是自動化的核心，沒有控制面板幾乎無法操作機器。因此，建議選擇符合您的操作習慣、機器、最終產品和工作環境的控制面板。尋找定制CNC控制面板可能很困難，建議選擇可靠的製造商，如宇聯電子，以獲得協助。總之，CNC控制面板在現代制造和自動化控制中扮演著重要角色。擁有高質量的控制面板並了解更多相關知識，我們可以從良好的自動化系統中獲益。憑藉30年的經驗，宇聯電子專注於為個別需求提供定制化解決方案。我們以客戶為導向，並通過ISO9001、IP67、CE和RoHS認證。尋找自動化控制解決方案嗎？請隨時與我們聯繫。
